周邊傳動高效濃縮機的結構及工作原理

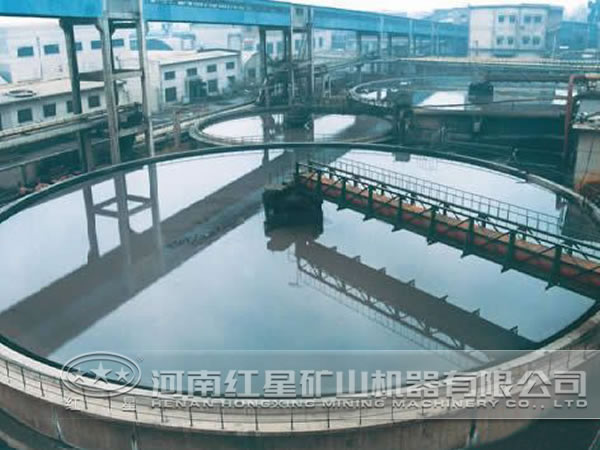

周邊傳動高效濃縮機是一種新型濃縮機，該濃縮機的結構及工作原理如下文。

工作原理：物料經給料橋架上的給料槽自入料管進入中心筒，在穩流裝置內經緩沖后，一部分較大的顆粒直接進入下部沉降區，在集料堆坑中沉淀；另一部分細小顆粒經徑向分流管進入池中平流沉降。大部分物料沉降在池中心區域，隨著轉動橋架的回轉，刮集裝置和副耙裝置將沉淀的礦泥刮入池底堆坑中，由底流泵排出。

周邊傳動高效濃縮機的主要部件有中心回轉 及集電裝置、轉動橋架與傳動 、刮集裝置、液壓及電控系統等。

中心回轉 為該機的核心部件，主要由轉盤、轉盤座和轉盤軸承組成。集電裝置采用了安全滑觸線，集電環為絕緣塑膠環，固定在中心進料筒上，環上鑲嵌導電銅環，碳刷及碳刷架固定在轉盤上，隨著橋架一起旋轉。

周邊驅動是由雙橋架雙驅動 組成，由液壓馬達帶動減速器，經齒輪、齒條驅動使輥輪沿鋼軌行走。由于是液壓驅動，通過調整油量、油壓大小，使轉動橋架在一定范圍內 無極調速和雙橋架自同步，以適應不同工況條件和礦漿濃度，達到 的工藝 。

刮集裝置采用了雙平行四連桿結 軸向負荷、徑向負荷和傾覆力矩等綜合載荷的特殊結構，固定在旋轉橋架下面。各個刮集裝置是相互獨立的，能夠單獨或同時升降，分別由各自的液壓提耙裝置來 。每個刮集裝置上設有行程開關，用以控制刮泥板的升降高度。調定后，刮泥板就自動地在這些區域內工作，并在控制面板上得到顯示。

采用液電聯合控制系統，在液壓系統中通過油泵液壓馬達驅動雙橋，2個液壓馬達共享1個液壓站，運行時保持同步，并且可調整其流量的大小，使橋架在一定的范圍內 無極調速，確保底流濃度符合要求。
