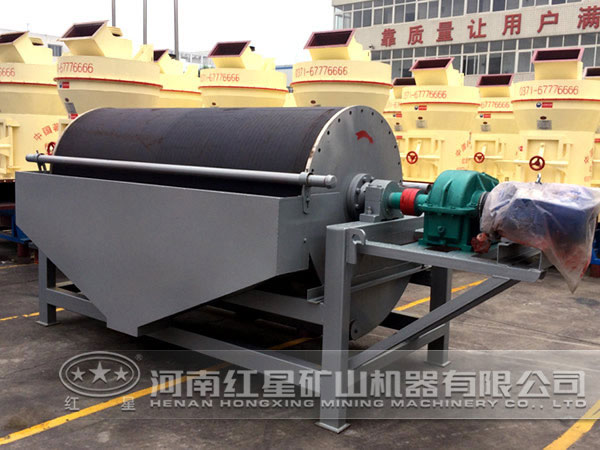

永磁磁系高梯度磁選機的設計優勢

隨著國內礦產資源的不斷開發，越來越多的貧礦被開采，這些貧礦資源的選別上有很大的難題。因此，對于選礦設備及其工藝提出了更高的要求。就磁選機來說，目前永磁磁系的磁選機被廣泛應用，尤其是永磁高梯度磁選機在貧礦選別過程中表現極大地優勢。本文就該設備進行詳細介紹。

1、 永磁高梯度磁選機結構

永磁高梯度磁選機主要包括永磁磁系、分選裝置、給卸礦裝置、機架、傳動裝置等。分選裝置由兩個介質盒和介質盒支撐框架組成，傳動裝置安裝在機架一側并與分選箱一端連接，帶動分選裝置作進入和退出磁場的往復直線運動，保證一個分選介質盒在磁場作用區域內，另一個分選介質盒在非磁場區域內，磁系采用對極式永磁磁路結構，有效磁場區間為擠壓磁極的對極空間，空間背景磁場強度0.8T。

2、 磁系設計

為了 限度地利用磁性材料性能，我們在進行磁系設計時，充分的考慮了普通對極式磁系的優缺點，在此基礎上我們采用了優化的對極式磁系，并在傳統對極式磁路的基礎上進行了改進，通過增加堵漏磁極的方式，減少漏磁，提高工作空間的場強，優化后的對極式磁路結構如圖3所示。這種磁路結構不僅適合了稀土永磁體高矯頑力的特點，而且有效地抑制極靴上的漏磁。

3、 設備優勢

（1）該永磁高梯度磁選機具有背景磁場高、分選區梯度大、整機自動控制、可操作性高等優點，適宜分選非金屬濕式礦漿中的弱磁性礦物，除鐵率高。

（2）該由于采用稀土永磁材料作為背景磁場，在保證了背景磁場的磁場強度足夠大之外，不需要冷卻和電流激磁，大大降低了運行費用，操作簡單。

（3）以采用設置磁包角的大小來調節聚磁介質盒中的感應磁場。

（4）可通過相連并列安裝的分選轉環共用一個永磁磁極，減小設備的規模，并 稀土永磁材料的充分利用。

新型永磁高梯度磁選機的結構及性能優勢能夠滿足現代礦產資源開采需要， 對貧礦的高效選別，我們紅星磁選機廠家的該設備因此得以 。
